作業は単純だけど、とにかくめんどくさい場所にある
今回はセルモータを交換しました。
フュージョンのセルモーターの場所は、後輪の少し前くらいにあって、車体の裏側でラジエターホースの奥にありました。とにかく面倒臭い場所にあって、バイクの下に潜り込んでナット外すのは大変でした。

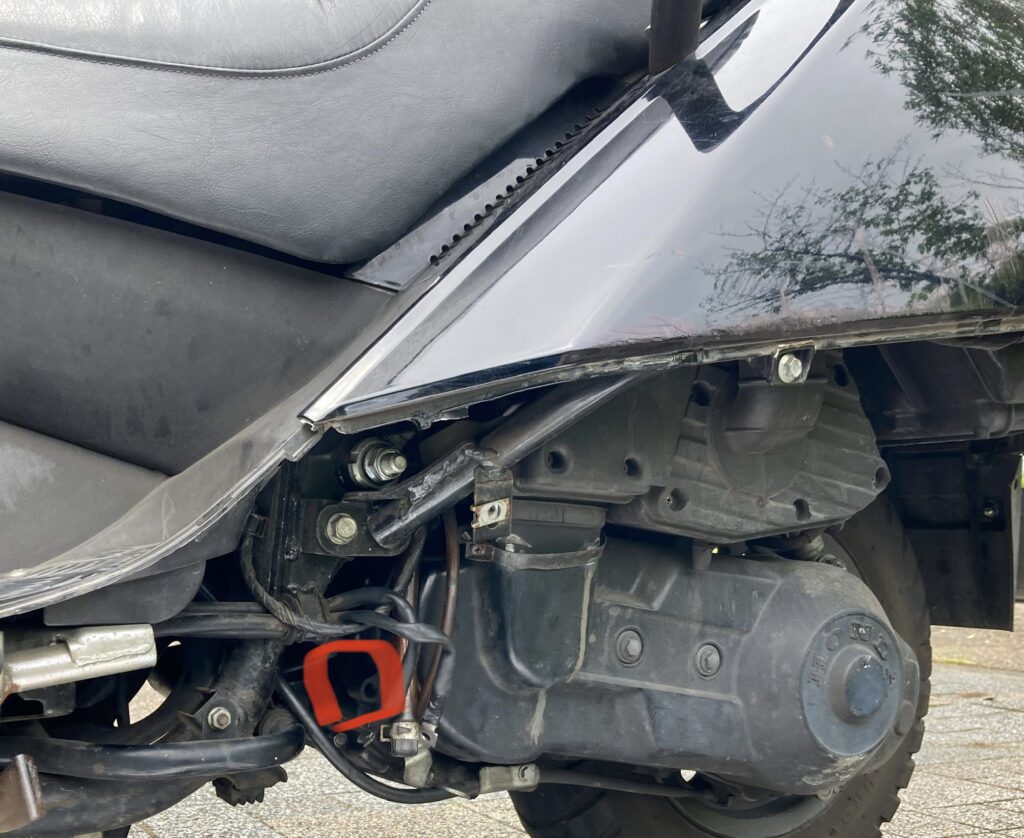

写真の赤枠部分にセルモーターはありました。写真では外した状態です。
作業自体は単純で素人の自分でもできました。
セルモーター？？
セルボタンを押してエンジンをかける時に作動するモータで、このモーターに不具合が生じるとセルボタンを押してもエンジンがかからなくなります。
自分の場合は出先でバイクに乗ろうとセルボタンを押してエンジンをかけたがかからない。
カチカチ音だけ鳴る。しばらくすると、エンジンがかかる、こんな事がありました。
しばらく調子はよかったものの、１ヶ月後に再びエンジンがかからなくなることが頻発する。
疑われる原因は３点
焦りながらググってみたら疑われる症状は３点。
- スターターリレーの不具合
- バッテリーの不具合
- セルモーターの不具合
スターターリレーが不具合を起こした場合はボタンを押してもカチカチ音は鳴らないそうなので、まず除外。
バッテリーの不具合は一度経験していて、電気系統の不具合、例えばヘッドランプが暗かったり、ウィンカーが暗かったりなど、全くないので除外。
残るはセルモーター。
エンジンはかからないがセルボタンを押してカチカチ音だけ鳴る、しばらく放置すると、エンジンがかかる。
正にこれが疑わしい。しかしこれだけではまだ信じれない。
直接セルモーターを棒で叩くなどして衝撃を与えるとエンジンがかかる場合は、セルモーターのブラシが摩耗していて、ブラシを交換しなければいけないようだと。
ある日気まぐれにエンジンがかからなくなったので、車載工具のドライバーで、車体の裏に手を突っ込んでセルモーターを叩いてから、セルボタンを押したら、嘘のようにエンジンがかかる。
3回同じことが続いたのでセルモーターの摩耗ブラシだと断定する。
セルモーター交換の作業で用意した物

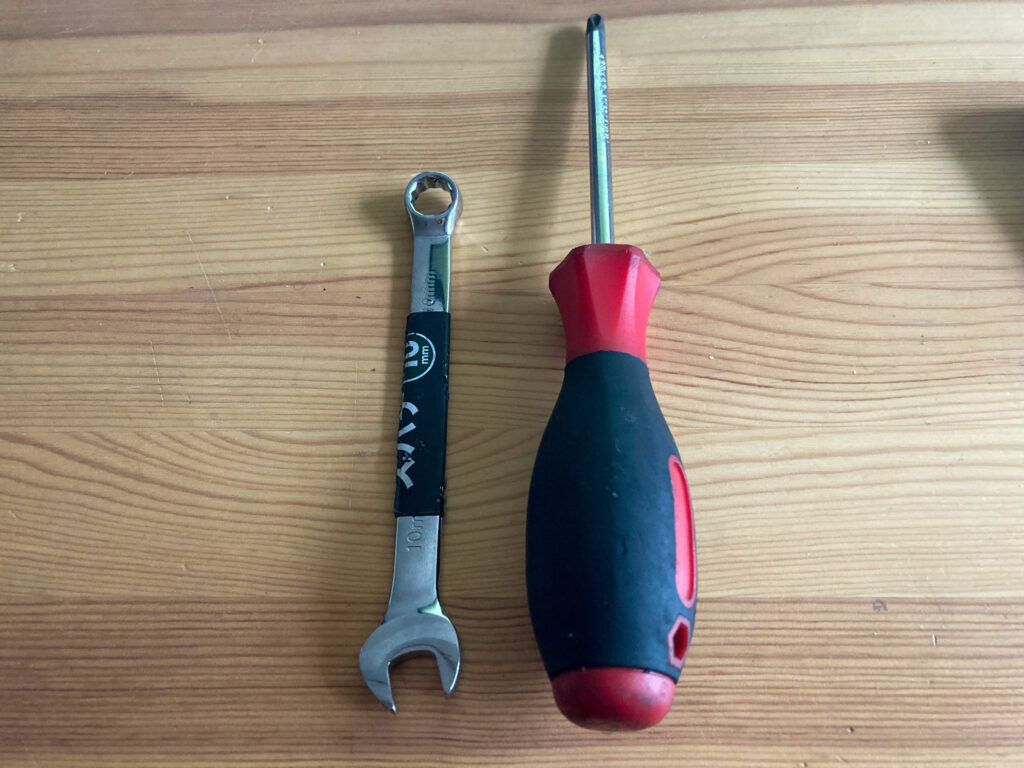

使用した工具はプラスドライバーと10ミリのスパナ。
プラスドライバーはカウルを外す為に使用しました。
10ミリのスパナはセルモータを固定しているボルトとコードの取り外しのために使用しました。

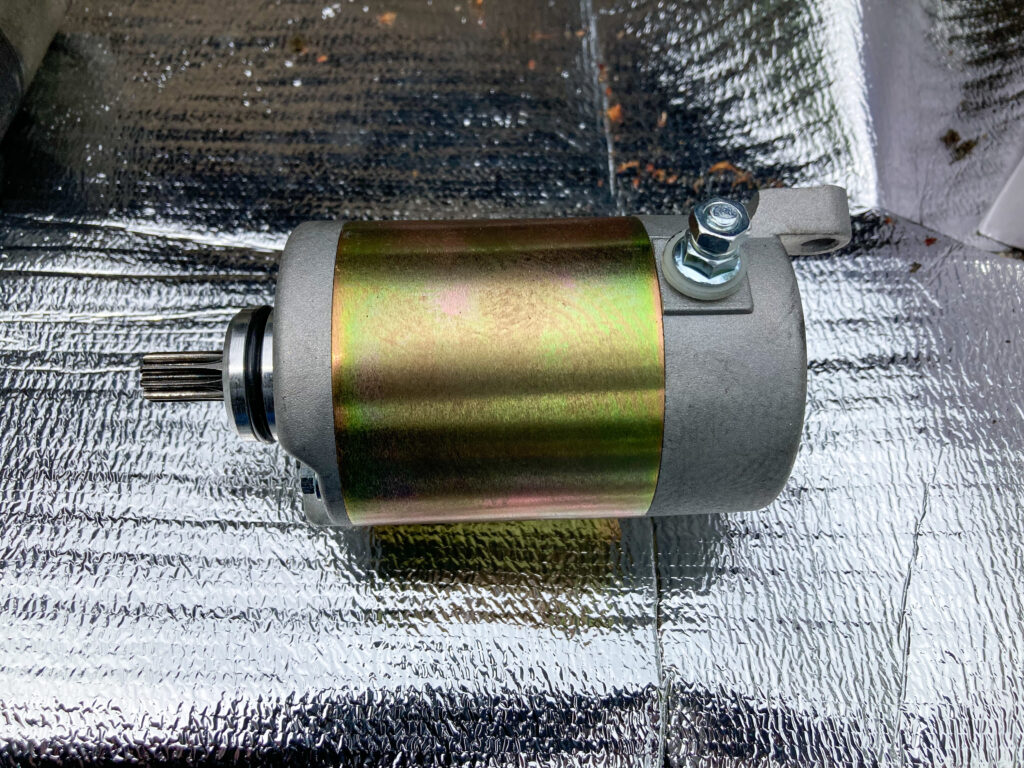

新品の純正セルモーターはAmazonで購入しました。
摩耗ブラシの交換だけにしようかと思いましたが、セルモーターが思った以上に値打ちだったので、セルモーターごと交換することにしました。
作業工程
まず左側のカウルを外します。カウルは５カ所ボルトで固定してあり、簡単に外せます。
カウルを外すだけで、作業が段違いに楽になります。

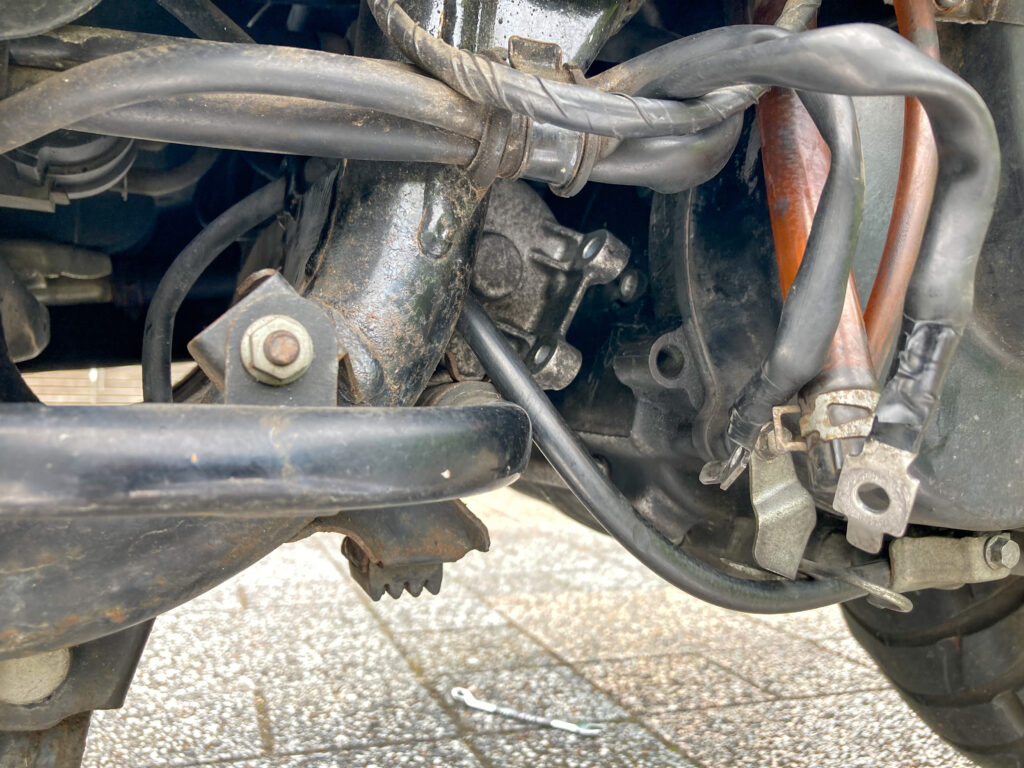

向かって左側から覗くとセルモーターがボルト２本でコードと固定されているので、頑張って下に潜り込んで外す。
ラチェットレンチだと楽だと思いました。次回からそうすると思います。
ボルトが外れたら、すぐ取れると思ったら大間違いだった。こっからが大変なのだ。
セルモーターはガッチリハマってるので手で引っ張るだけじゃ動かない。反対側からスパナなどでセルモーターを押す、叩くして動いたら引っ張る。
ようやくエンジンから外れる。これでもう取り出すだけだと思ったらホースやマフラーが邪魔していて取り出せない。一体どうなってんだ。。。
どうやらネットや動画で調べた限りラジエターホースの唯一の隙間ができる下から引っ張り出すしかなさそうだ。そんな隙間ないぞ、、、。
どうやらセルモーターを下に引っ張って、無理やり小さい隙間を広げてラジエターホースをくぐらせるらしい。バイクの下に潜り込んで手を突っ込んでなんとかラジエターホースの間から引っ張り出す。
そして取り出そうと思ったら、へその緒のようにコードが繋がっていた。これがまた面倒。セルモーターはバイク下でコードにぶら下がったまま取り出せない。再びバイクの下に潜り込んでセルモータにボルト留めされていたコードを10ミリスパナで外す。

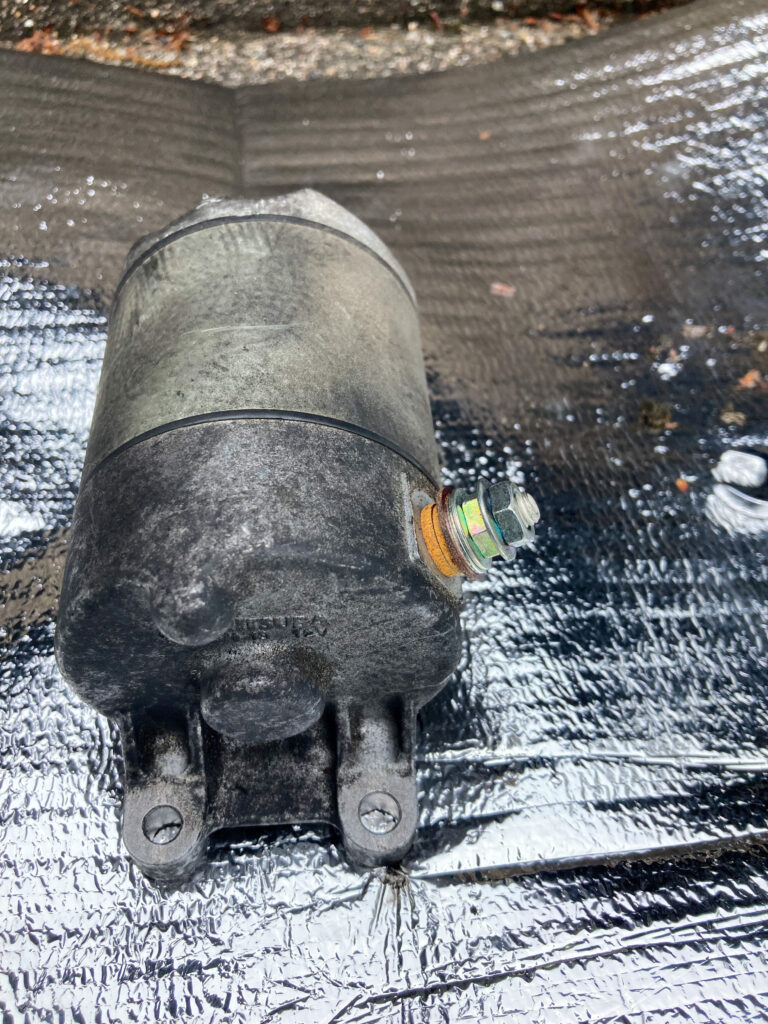

ようやく取り外したセルモーターはまるで不発弾のようである。
取り外したら、新品のセルモーターを同じ場所にコードと配置してボルトで固定して終了。お察しの通り取り付けるのも大変だった。
今回セルモータの形状が少し異なっている場合があるので、コードを配置する場所、向きを考慮する必要あり。今回ボルトの穴に噛み合わすのに苦労しました。
まとめ
今回作業しやすくするために、工夫したことは、素人でバイクジャッキもないので、公園の段差になった場所を見つけて、バイクを置いて作業したことで、下から覗きやすく段違いに作業はしやすくなりました。
ちなみに、何件かバイク屋さんに電話で事情を説明して見積もってもらいましたが、検査で一週間以上、料金は検査、工賃、部品代を含めて5万以上かかると言われました。
それだったら試しに自分でやってみようと今回挑戦してみました。
